Avant toute intervention sur une installation d’éclairage, il faut adopter une méthode claire et ordonnée pour garantir la sécurité et la fonctionnalité du montage. Nous décrivons ici, pas à pas, l’installation d’un interrupteur va-et-vient pour piloter une lampe depuis deux emplacements différents, en insistant sur les étapes de sécurité, le matériel, le câblage et les vérifications finales.
Synthèse :
Pour un va-et-vient fiable, nous avançons étape par étape, de la coupure au tableau jusqu’aux tests finaux, afin de sécuriser l’intervention et éviter les reprises sur chantier.
- Sécurité d’abord : coupez le courant au tableau, vérifiez l’absence de tension au multimètre et informez les occupants.
- Matériel prêt avant perçage : 2 va-et-vient, fils 1,5 mm² dont navettes 1,5 mm² (orange), boîtes 30 à 50 mm, outils isolés.
- Câblage sans ambiguïté : phase sur L du premier, navettes sur 1 et 2 entre appareils, retour lampe sur L du second, neutre direct vers la lampe.
- Passage soigné : trajets directs des gaines, 10 cm de réserve en boîte, respect des couleurs et étiquetage des conducteurs.
- Contrôles finaux : fermeture des boîtes, remise sous tension, tests dans toutes les positions depuis les deux postes; en rénovation, pensez au kit sans fil si le tirage des navettes est compliqué.
Sécurité avant tout : couper le courant
La première action consiste à couper l’alimentation électrique au niveau du tableau, en coupant le disjoncteur général ou le disjoncteur divisionnaire lié au circuit d’éclairage. Cette mesure évite tout risque d’électrocution lors de la manipulation des conducteurs.

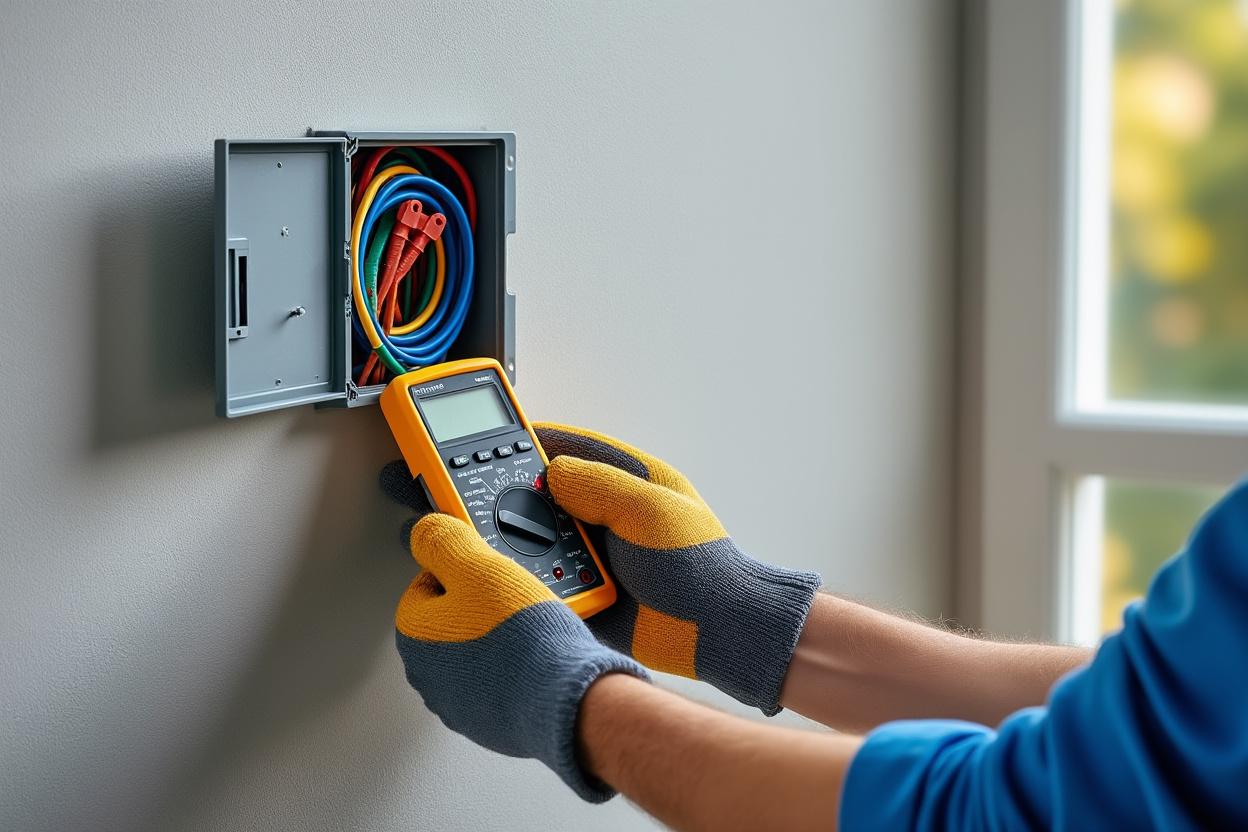

Après avoir coupé le disjoncteur, il faut vérifier l’absence de tension sur les conducteurs avec un multimètre ou un tournevis testeur. Nous recommandons de contrôler systématiquement la phase et les conducteurs qui vont être manipulés, et de signaler clairement aux occupants que les travaux sont en cours pour éviter une remise sous tension accidentelle.
Consultez notre guide sur la sécurisation de la maison pour des mesures complémentaires.
Matériel nécessaire pour l’installation
Avant de percer ou de tirer des gaines, rassemblez tout le matériel. Un équipement complet évite des allers-retours sur le chantier et limite les erreurs de câblage.
Interrupteurs va-et-vient
Prévoyez deux interrupteurs va-et-vient de qualité adaptés à l’usage du chantier. Des séries reconnues comme Legrand Céliane ou Hager sont souvent utilisées sur les chantiers de rénovation et offrent une fixation et des bornes robustes.
Choisissez des modèles avec bornes repérées (L, 1, 2) pour faciliter le repérage des conducteurs et la maintenance future. Vérifiez la compatibilité des plaques de finition avec l’esthétique souhaitée sur site.
Fils navettes et conducteurs
Les conducteurs principaux pour un va-et-vient sont la phase, les deux fils navettes et le retour lampe. Nous utilisons généralement du 1,5 mm² pour la phase, le retour et les navettes en éclairage. Les navettes sont souvent repérées en orange pour faciliter l’identification sur chantier.
Respectez la couleur et la section : la phase peut être rouge ou marron selon l’existant, le neutre doit être bleu et le retour lampe suit la couleur de la phase. L’étiquetage des fils est recommandé si l’installation reprend un réseau existant.
Boîtes d’encastrement
Prévoyez des boîtes d’encastrement adaptées à l’épaisseur du mur, entre 30 et 50 mm de profondeur selon l’isolation et la place nécessaire pour les connexions. Des boîtes profondes évitent d’écraser les conducteurs lors du montage.
Sur murs creux ou cloisons légères, optez pour des boîtes à griffes ; sur maçonnerie, préférez une fixation par scellement ou cheville. La fixation doit laisser suffisamment d’espace pour les coudes de câble et faciliter le repiquage éventuel.
Outils et consommables
Munissez-vous d’une pince coupante/dénudeuse, d’un tournevis adapté aux vis d’appareillage, d’une scie-cloche pour percer proprement les plaques et d’un jeu de plaques de finition. Des serres-câbles et un testeur de continuité complètent la trousse de base.
Prévoyez aussi du ruban isolant, des dominos ou des wago pour les liaisons temporaires, et du matériel d’étiquetage. Des outils bien entretenus améliorent la qualité des connexions et la rapidité d’intervention.
Voici un tableau récapitulatif du matériel avec leur fonction et quelques remarques pratiques.
| Matériel | Fonction | Remarque |
|---|---|---|
| 2 interrupteurs va-et-vient | Commander l’éclairage depuis deux emplacements | Ex. Legrand Céliane, Hager ; bornes L, 1, 2 |
| Fils navettes 1,5 mm² (orange) | Lier les bornes 1 et 2 entre interrupteurs | Section standard pour éclairage |
| Phase et retour lampe 1,5 mm² | Alimentation et renvoi vers la lampe | Phase souvent rouge ; retour connecté à L du second |
| Boîtes d’encastrement (30–50 mm) | Accueillir les appareillages | Choisir selon type de mur |
| Outils (pince, tournevis, scie-cloche) | Préparer et fixer les installations | Outils isolés recommandés |
| Plaques de finition | Finition et protection | Esthétique et protection des bornes |
Installation des boîtes et passage des câbles
Avant de monter les boîtiers, repérez précisément les emplacements et marquez les points de perçage. Une mise en place soignée évite des reprises lors de la pose du revêtement.
Perçage et fixation des boîtes
Utilisez une scie-cloche adaptée au diamètre de la boîte pour percer proprement la placo ou le béton. Travaillez par étapes : tracer, percer, contrôler l’alignement et la profondeur avant de fixer.
Fixez la boîte selon le support : griffes pour plaques, chevilles ou mortier pour maçonnerie. Assurez-vous que l’axe de la boîte est bien aligné et que la face de la boîte affleure correctement la surface finie pour garantir la bonne pose de la plaque.
Tirer et passer les câbles
Faites passer les gaines en respectant les trajets les plus directs, sans écraser les conducteurs. L’ordre typique est : apport de phase vers le premier interrupteur, deux navettes vers le second, retour lampe depuis le second vers l’éclairage, et neutre direct vers la lampe.
Maintenez une marge suffisante de fil dans chaque boîte (environ 10 cm accessibles dans la boîte) pour faciliter les connexions et les éventuelles reprises. Respectez la couleur et la section des conducteurs pour faciliter la maintenance.
Branchement du premier interrupteur
Avant d’ouvrir l’appareil, assurez-vous encore de l’absence de tension. Vérifiez les repères sur l’interrupteur afin de brancher chaque fil sur la borne correspondante.
Connexion de la phase
Reliez la phase (généralement rouge) à la borne L du premier interrupteur. Dénudez proprement le conducteur (6 à 8 mm en général) pour obtenir une bonne surface de contact et serrez la vis sans abîmer le fil.
Évitez les fils nus dépassant hors de la borne et regroupez les conducteurs avec soin pour éviter tout court-circuit. Un bon serrage assure une connexion stable en conditions vibratoires sur chantier.
Connexion des fils navettes
Les deux fils navettes (orange) se branchent sur les bornes 1 et 2 du premier interrupteur. L’ordre entre ces deux bornes n’a pas d’impact sur le fonctionnement, seule la continuité entre appareils est nécessaire.
Repérez clairement chaque navette si vous intervenez sur une installation existante. Si les navettes sont identiques, notez leur position pour faciliter un éventuel diagnostic ultérieur.
Branchement du second interrupteur
Le second interrupteur reçoit les navettes et le retour vers la lampe. Nous détaillons les connexions à effectuer pour obtenir le fonctionnement croisé attendu.
Raccordement des navettes
Raccordez les deux fils navettes provenant du premier interrupteur aux bornes 1 et 2 du second. Là encore, l’ordre n’a pas d’importance, l’essentiel est d’assurer une continuité correcte entre les deux appareils.
Contrôlez l’état des conducteurs avant serrage : pas d’isolant endommagé, pas de brins coupés. Une mauvaise connexion sur les navettes entraîne un fonctionnement erratique ou des arcs électriques.
Connexion du retour lampe
Branchez le retour lampe, qui repart vers l’éclairage, sur la borne L du second interrupteur. Ce fil assure l’alimentation de la lampe lorsque la combinaison des positions des interrupteurs met la phase en continuité vers la charge.
Si possible, testez la continuité avec un multimètre entre la borne L du second et le fil de la lampe avant de refermer l’appareil. Cela permet d’identifier rapidement une erreur de branchement sans remettre le courant inutilement.
Finalisation de l’installation
Après les connexions, remontez les interrupteurs et assurez-vous que les vis de fixation sont correctement serrées pour éviter tout jeu des appareillages. Vérifiez la position des conducteurs pour qu’ils ne subissent pas de pincement lors de la fermeture.
Clipsez les plaques de finition, remettez le courant au tableau et procédez aux essais. Remettez le courant uniquement si vous avez vérifié l’absence de risque et que les boîtes sont correctement refermées. Testez le va-et-vient depuis les deux emplacements, en passant par toutes les combinaisons de positions pour valider le câblage.
Notices et alternatives
Les notices fournies avec les interrupteurs apportent des informations spécifiques sur le serrage des bornes, la compatibilité des plaques et les schémas de branchement propres aux modèles. Respecter ces indications permet d’éviter des erreurs liées aux variantes de bornes ou aux indices de protection.
En rénovation, une alternative intéressante est l’utilisation d’un kit sans fil prêt-à-poser avec émetteur et récepteur. Ce type de solution évite le tirage de navettes, simplifie la pose sur existant et réduit le temps de chantier. Cependant, elles impliquent une alimentation pour le récepteur et, parfois, des piles pour l’émetteur, ainsi qu’une attention particulière à la portée et aux interférences.
Pour apprendre à démarrer vos travaux en toute méthode, notre guide fournit des conseils pratiques.
Pour résumer, une installation soignée commence par la coupure et la vérification de l’alimentation, passe par un matériel adapté et un câblage ordonné, et se termine par des tests complets pour garantir un va-et-vient fiable et durable.
